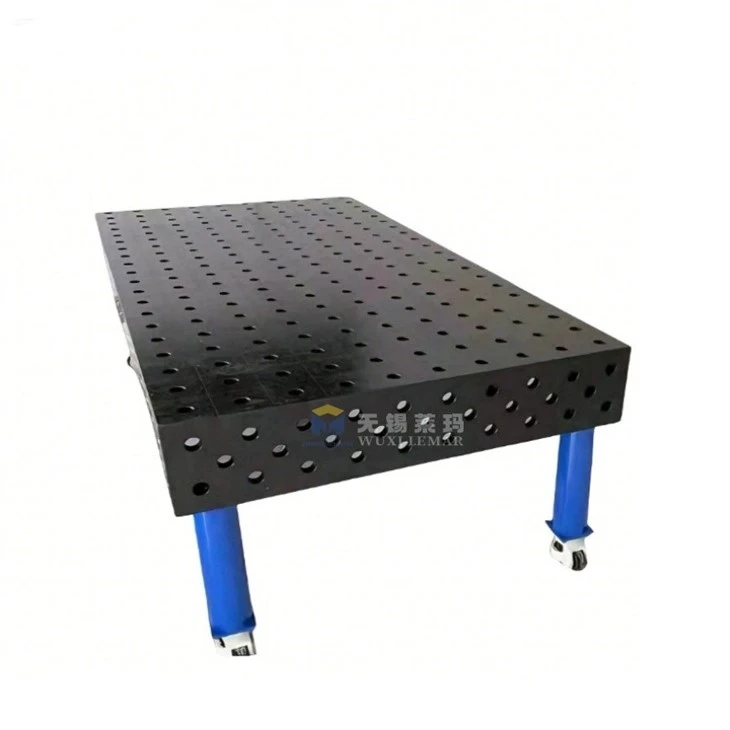

โต๊ะเชื่อม 3D มือถือ

วัสดุ:เหล็ก/เหล็กหล่อ
ใบสมัคร:การเชื่อมและประกอบ
กระบวนการ: เครื่องจักรกลซีเอ็นซี
การรักษาพื้นผิว:ปกติ/ไนไตรด์
ประเภท:3D
ยี่ห้อ:เลอมาร์

ส่งคำถาม

ภาพรวมผลิตภัณฑ์

ทีมงานมืออาชีพ

ของเราโต๊ะเชื่อมสามมิติเคลื่อนที่เป็นรุ่นอัพเกรดของโต๊ะเชื่อมแบบยืดหยุ่น 3D คงที่ผสานรวมเข้ากับฐานรองรับ-งานหนักที่สามารถเคลื่อนย้ายได้พร้อมล้อเลื่อนอุตสาหกรรม-เบรกคู่และ-ขาปรับระดับที่ปรับความสูงได้
แตกต่างจากแท่นเชื่อมแบบอยู่กับที่ การออกแบบแบบเคลื่อนย้ายได้นี้ช่วยแก้ปัญหาการสิ้นเปลืองพื้นที่ -การขนย้ายชิ้นงาน และ-ปัญหาการเชื่อมในการก่อสร้างที่ไซต์งาน สามารถผลักโต๊ะทั้งหมดไปยังพื้นที่ยก โซนระบายอากาศ เซลล์เชื่อมด้วยหุ่นยนต์ หรือสถานที่บำรุงรักษากลางแจ้งได้โดยตรง ไม่จำเป็นต้องจัดการเครนเหนือศีรษะบ่อยครั้ง
ท็อปโต๊ะใช้ตารางรูมาตรฐานห้า-ด้านทั้งหมด รองรับการหนีบมุม X/Y/Z สามมิติ-หลาย-สำหรับเฟรม ท่อ แผ่นโลหะ และชิ้นส่วนโครงสร้าง อุปกรณ์เสริมในการจับยึดทั้งหมดสามารถใช้แทนกันได้ในระดับสากล ซึ่งช่วยลดต้นทุนการผลิตจิ๊กแบบกำหนดเองและเวลาในการเปลี่ยนได้อย่างมาก

ทีม

รายละเอียดโครงสร้างผลิตภัณฑ์

มาตรฐานหลุม

D16: รู φ16มม., ระยะพิทช์ 50×50มม., แผ่นบาง, โครงอลูมิเนียม, การเชื่อมตู้เล็ก

D28: รู φ28 มม., ระยะพิทช์ 100×100 มม., โครงรถบรรทุก, โครงสร้างเครื่องจักร, การเชื่อมเหล็กหนา

การรักษาพื้นผิว ไนไตรด์ก๊าซอุณหภูมิสูง- สร้างชั้นป้องกันการกระเด็นอย่างแข็ง- ทำความสะอาดตะกรันได้ง่ายโดยไม่ทำให้พื้นผิวโต๊ะเป็นรอย การพ่นทรายด้านล่าง + สีป้องกันสนิมอีพ็อกซี่-สำหรับการป้องกันการขนส่งทางทะเล

ความเรียบมาตรฐานที่มีความแม่นยำ: น้อยกว่าหรือเท่ากับ 0.1 มม. ต่อ 1,000 มม. ความทนทานต่อระยะห่างของรูตรงกลาง ± 0.05 มม. ความตั้งฉากด้านข้าง น้อยกว่าหรือเท่ากับ 0.05 มม./200 มม

ข้อดีหลัก

ข้อดีของผลิตภัณฑ์ของเรา

ให้บริการลูกค้าด้วยโต๊ะเชื่อม 3D มือถือคุณภาพสูงสุด

การเคลื่อนที่ของเวิร์คช็อปฟรีและตำแหน่งล็อคที่มั่นคง

ลูกล้อแกนเหล็ก PU รับน้ำหนักมาก-พร้อมเบรกคู่ (ล็อคล้อ + ล็อคตำแหน่ง) ไม่เลื่อนระหว่างการเชื่อม
สกรูปรับระดับที่ปรับได้ที่ขาแต่ละข้าง: ยกล้อขึ้นจากพื้นหลังจากวางตำแหน่งแล้ว ให้ความมั่นคงแข็งแรงเหมือนโต๊ะคงที่
ฐานเคลื่อนย้ายได้แบบไฮดรอลิกเสริม ปรับความสูงได้ 700–1100 มม. สำหรับชิ้นงานและช่างเชื่อมที่แตกต่างกัน
น้ำหนักเบาเพียงพอสำหรับรถยกทั้ง-ในการย้ายโต๊ะไปยังไซต์งานวิศวกรรมกลางแจ้ง

ระบบฟิกซ์เจอร์แบบยืดหยุ่น 3D สากล

รูเจาะเต็ม 5 ด้าน (ด้านบน + สี่ด้านในแนวตั้ง) ไม่มีมุมตายสำหรับการหนีบชิ้นงานในแนวตั้ง เอียง และลูกบาศก์
ชุดรูมาตรฐานสากลสองชุด: D16 (ตาราง 50×50 มม.) สำหรับการเชื่อมที่มีความแม่นยำเบา, D28 (ตาราง 100×100 มม.) สำหรับการเชื่อมโครงสร้างหนัก
จิ๊กแบบโมดูลาร์ทั้งหมดเข้ากันได้- เปลี่ยนเค้าโครงตัวยึดชิ้นงานภายใน 10–20 นาที
ประกบโต๊ะเชื่อม 3 มิติแบบเคลื่อนที่ได้หลายตัวผ่านแผ่นเชื่อมต่อสำหรับโครงขนาดใหญ่พิเศษ- โดยแยกออกจากกันเพื่อเคลื่อนย้ายแยกกันหลังการใช้งาน

โต๊ะที่มีความแม่นยำทนทานเป็นพิเศษ

การบำบัดแบบบรรเทาความเครียดสองเท่าช่วยลดความเสี่ยงในการเสียรูปหลังการใช้งานหนัก-ในระยะยาว
การรักษาพื้นผิวไนไตรด์ด้วยแก๊สลึก ความแข็ง HV800–1200 ป้องกัน-การยึดเกาะของเศษผงจากการเชื่อม ทนต่อสนิมและการสึกหรอ
CNC กัดเต็มเวลา-ครั้งเดียวสำหรับทุกด้าน ควบคุมความเรียบและพิกัดความเผื่อในแนวตั้งอย่างเข้มงวด

ประหยัดต้นทุนการผลิตสูง

ค่าใช้จ่ายในการผลิตจิ๊กแบบกำหนดเองลดลง 70% เมื่อเทียบกับการติดตั้งผลิตภัณฑ์เดี่ยว-แบบดั้งเดิม
ประสิทธิภาพการเชื่อมสูงขึ้น 25%–40% ลดแรงงานในการวางตำแหน่งเสริม
อัตราการคัดแยกต่ำจากการวางตำแหน่งรูที่แม่นยำ ลดการสูญเสียวัสดุจากข้อผิดพลาดด้านขนาด
บันทึกพื้นที่เวิร์กช็อป: ตารางเดียวที่ใช้ร่วมกันโดยหลายกระบวนการ เก็บที่มุมเมื่อไม่ได้ใช้งาน

การรับรองและการตรวจสอบโรงงาน

ใบรับรองการส่งออกทั่วโลก

ใบรับรองความปลอดภัยของเครื่องจักร CE, ระบบคุณภาพ ISO9001, มาตรฐานการเชื่อม ISO3834, เครื่องหมายส่งออกบรรจุภัณฑ์ IPPC

การตรวจสอบโรงงานอย่างเต็มรูปแบบก่อนจัดส่ง

รายงานการทดสอบความเรียบและความแม่นยำในแนวตั้ง

ใบรับรองการทดสอบความแข็งของไนไตรด์พื้นผิว

แผ่นทดสอบสเปกตรัมวัตถุดิบ (เหล็กหล่อ / เหล็กกล้า)

บันทึกการทดสอบความเสถียรของโหลดล้อและเบรก เอกสารการตรวจสอบทั้งหมดที่แนบมากับสินค้าสำหรับพิธีการศุลกากรและการยอมรับของลูกค้า

แพ็คเกจและบริการหลังการขาย-

โซลูชั่นโลจิสติกส์ระดับมืออาชีพ

ปกป้องการขนส่งโต๊ะเชื่อมแบบยืดหยุ่นสำหรับลูกค้า

โซลูชันบรรจุภัณฑ์ส่งออกมาตรฐาน

ใช้บรรจุภัณฑ์ส่งออกเกรดอุตสาหกรรมพิเศษ-ที่ออกแบบมาสำหรับการขนส่งทางทะเลระยะไกล- การขนส่งตู้คอนเทนเนอร์ และการจัดการหลาย- ครั้ง แก้ปัญหาการเสียรูปของผลิตภัณฑ์ สนิม ความเสียหายจากการชน และการลอกสีระหว่างการขนส่งระหว่างประเทศได้อย่างมีประสิทธิภาพ กระบวนการบรรจุภัณฑ์ทั้งหมดเป็นไปตามมาตรฐานการขนส่งส่งออกทั่วโลก

ป้องกัน-หลายชั้น-การชนและป้องกันสนิม-

ขั้นแรก คลุมพื้นผิวโต๊ะทั้งหมดด้วยน้ำมันป้องกันสนิม-ระดับมืออาชีพ รวมถึงฟิล์มพลาสติกกันน้ำและฝุ่น-เพื่อแยกความชื้นและหมอกเกลือทะเล ประการที่สอง ห่อขอบและมุมทั้งหมดด้วยโฟมป้องกันการชน-อย่างหนาและแถบป้องกันยาง เพื่อหลีกเลี่ยงรอยขีดข่วนจากการกระแทกและความเสียหายของชั้นไนไตรด์ สุดท้ายยึดตัวโต๊ะด้วยขายึดเหล็กเสริมและกล่องบรรจุภัณฑ์ไม้เนื้อแข็ง ไม่สั่นหรือเคลื่อนตัวระหว่างการขนส่ง

การตรึงเสริมแบบมืออาชีพ

โต๊ะเชื่อมขนาดใหญ่-สำหรับงานหนัก-ใช้การเชื่อมยึดโครงเหล็กในตัว + การออกแบบกันลื่นด้านล่าง สะดวกสำหรับรถยกและเครนในการขนถ่าย ปะเก็นยางบัฟเฟอร์แบบกำหนดเองจะถูกเพิ่มเข้าไปที่จุดรับแรงเค้น เพื่อลดการสั่นสะเทือนของโครงสร้างและการเสียรูปของแรงดันระหว่างการขนส่ง

การสนับสนุนบรรจุภัณฑ์แบบกำหนดเอง

รองรับบรรจุภัณฑ์ที่ปรับแต่งตามความต้องการของลูกค้า (กล่องไม้รมยา บรรจุภัณฑ์โครงเหล็ก บรรจุภัณฑ์สูญญากาศ) และให้บริการทำเครื่องหมายกล่องด้านนอกแบบพิเศษ พิมพ์โลโก้ และทำเครื่องหมายการจัดส่ง
