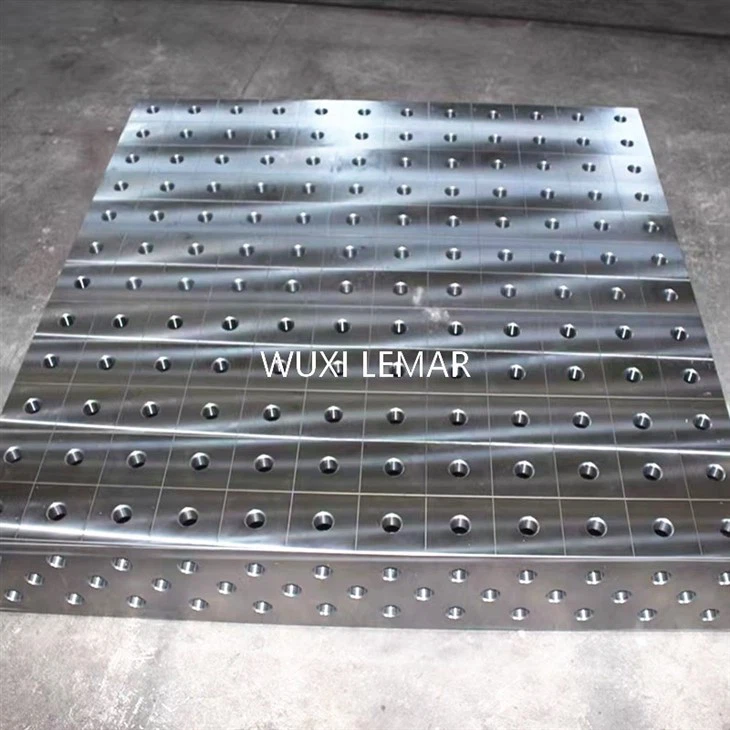

อะไรคือสาเหตุทั่วไปของการเบี่ยงเบนตำแหน่งในโต๊ะเชื่อม 3D?

1. การวางตำแหน่งการสึกหรอของรูหรือการขยาย

การใส่และถอดหมุด PC ของความถี่สูง-ในระยะยาวหรือการทำความสะอาดที่ไม่เพียงพอทำให้เกิดการสึกหรอของผนังด้านในที่เป็นโลหะของรูวางตำแหน่ง โดยค่อยๆ เพิ่มระยะห่างในการผสมพันธุ์

This manifests as loose PC pin insertion and excessive rotational runout (>±0.02 มม.) ส่งผลต่อความสม่ำเสมอและความแม่นยำในการจับยึดชิ้นงาน

2. การเสียรูปหรือการสึกหรอของพิน PC

การกระแทกด้านข้างระหว่างการใช้งาน การจัดเก็บที่ไม่เหมาะสม หรือมีรอยขีดข่วนบนพื้นผิวทำให้หมุด PC โค้งงอ ปลายเปลี่ยนรูป หรือเส้นผ่านศูนย์กลางลดลง

หมุด PC ที่มีรูปร่างผิดปกติไม่สามารถยึดตำแหน่งรูได้อย่างแม่นยำ ทำให้เกิดการวางแนวที่ไม่ตรงอย่างเป็นระบบ โดยเฉพาะอย่างยิ่งการรวมข้อผิดพลาดที่สำคัญในการวางตำแหน่งหลาย-จุด

3. ความเรียบของโต๊ะเกินค่าเผื่อ

การชนกันระหว่างการหยิบจับ การกระแทก วัตถุหนักตกหล่น หรือการบรรทุกน้ำหนักเกิน{0}}เป็นเวลานานทำให้เกิดอาการยุบ นูน หรือ-การเสียรูปเล็กน้อยของพื้นผิวโต๊ะโดยรวม

Flatness exceeding factory standards (typically >0.08 มม./ม.²) ขัดขวางความสม่ำเสมอของพื้นผิวอ้างอิง ซึ่งส่งผลต่อความเรียบของการประกอบโมดูล

4. ความเสียหายต่อพื้นผิวอ้างอิงของโมดูลฟิกซ์เจอร์

พื้นผิวที่ผสมพันธุ์ของโมดูลมาตรฐาน เช่น สี่เหลี่ยม กล่องสี่เหลี่ยม และบล็อกรองรับไม่เรียบเนื่องจากการกระแทก การกัดกร่อน หรือรอยขีดข่วน

ซึ่งส่งผลให้พื้นผิว "แขวนลอย" หรือ "บิดเบี้ยว" ในระหว่างการประกอบ และข้อผิดพลาดที่สะสมระหว่างโมดูลจะถูกส่งไปยังชิ้นงาน ทำให้เกิดการเบี่ยงเบนในการประกอบขั้นสุดท้าย

5. ความล้มเหลวในการสอบเทียบเป็นระยะ

การตรวจสอบอย่างมืออาชีพและการชดเชยไม่ได้ดำเนินการเกินรอบการสอบเทียบที่แนะนำ (ทุกๆ 3 เดือนสำหรับสายการผลิตที่มีความแม่นยำสูง- และทุกๆ 6 เดือนสำหรับการใช้งานปกติ)

Minor deformations and wear accumulate, eventually manifesting as significant repeatability deviations (>± 0.1 มม.)

6. การรบกวนสิ่งแวดล้อมภายนอก

Excessive temperature differences in the workshop (>10 องศา ) ทำให้เกิดการขยายตัวทางความร้อนและการหดตัวของโลหะ ส่งผลต่อเสถียรภาพของระยะห่างของรู

การมีอยู่ของอุปกรณ์ที่มีการสั่นสะเทือนสูง- เช่น อุปกรณ์การตอกและการตีขึ้นรูปในบริเวณใกล้เคียง ทำให้เกิดการคลายตัวของโครงสร้าง และลดความน่าเชื่อถือในการทำซ้ำ
